ATI RADEON 64DDR VIVO

Page 1 / 3

I. Introduction

Voici le test de la Radeon 64 DDR VIVO sur Puces3D (enfin diront certain). Ceux qui recherchent une carte d'acquisition avec de très bonnes performances 3D s'intéressent sans doute à cette carte. En effet, tout comme sa devancière (c'est à dire la RAGE FURY PRO VIVO), elle est équipée d'une entrée ainsi que d'une sortie vidéo, toutes deux en composite ; et tout ce petit monde est géré par le Rage Theater, bien connu dorénavant. Ce dernier permet aux possesseurs de PC puissants d'acquérir en MPEG-2, ce qui est quand même habituellement réservé aux cartes d'acquisition de milieu de gamme. Cependant, l'acquisition est ici logicielle : elle est en fait basé sur la rapidité du processeur, et non pas sur une puce spécialisée qui déchargerait alors le processeur de tout calcul de compression. De toute façon, la Radeon, pour être bien exploitée dans le domaine de la 3D, demande un processeur d'au moins 600Mhz ; avec un tel CPU, l'acquisition ne devrait pas poser de problèmes. Mon article ne va traiter que de l'acquisition : la Radeon 64 DDR VIVO dont je diposais était une version OEM cadencée à 166/166 respectivement pour le GPU et la mémoire : les performances sont donc exactement les mêmes qu'avec la RADEON 64 DDR, précédemment testée sur Puces 3D ici.

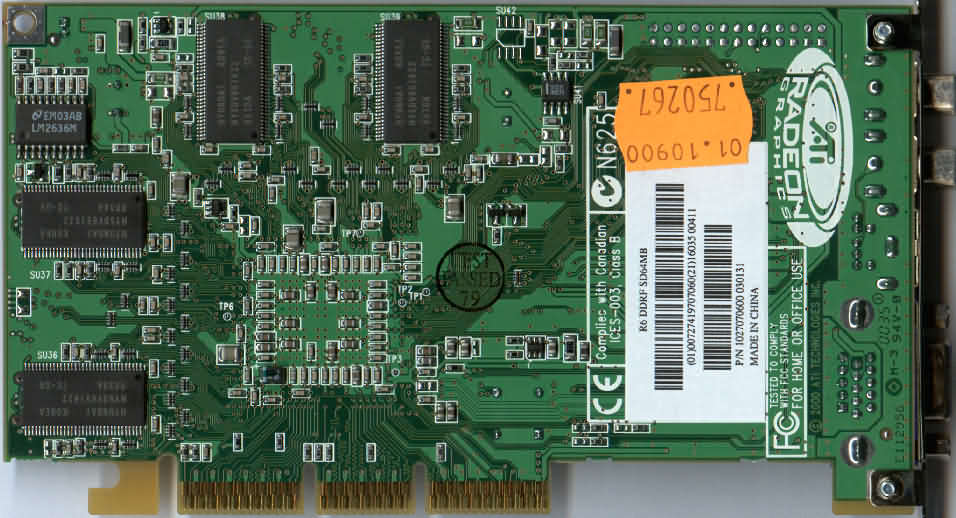

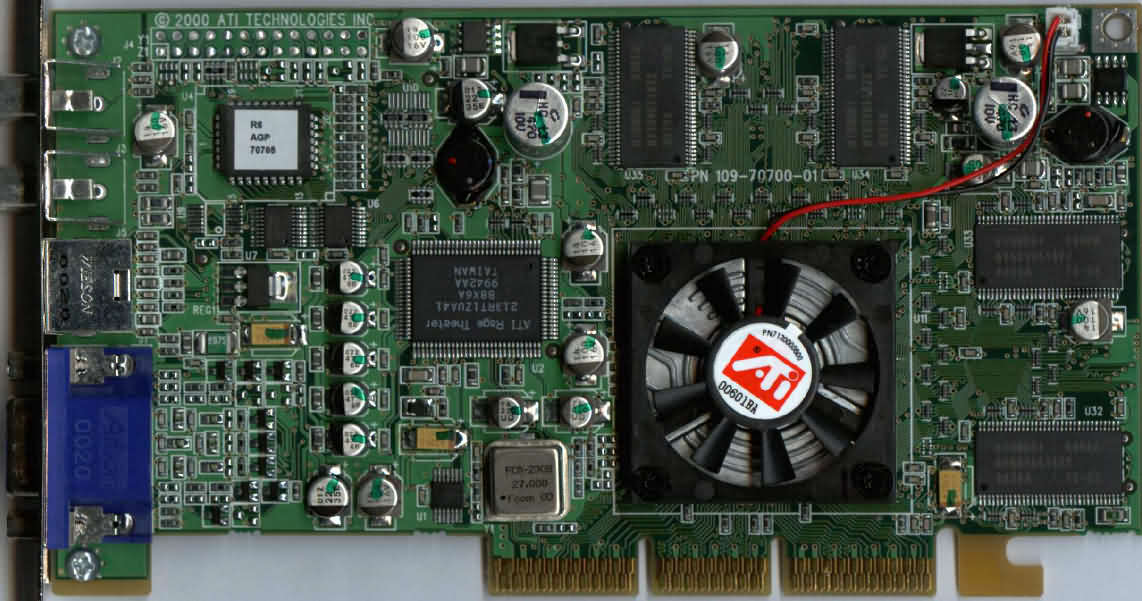

Caractéristiques techniques

• GPU ATI RADEON gravé en 0,18µm et cadencé à 166Mhz
• 64Mo de mémoire DDR cadencée à 166Mhz
• Charisma Engine, Pixel Tapestry, HyperZ, Transform, Clipping & Lighting (TCL)
• Résolutions allant jusqu'au 2048x1536 en 32bits
• AGP 2x/4x
• Décodage iDCT en hardware pour la décompression MPEG2 et support de la HDTV
• Support de l'Environment Mapped Bump Mapping (EMBM)
• Rage Theater, entrée et sortie composites, acquisition en PAL NTSC SECAM.

II. L'installation

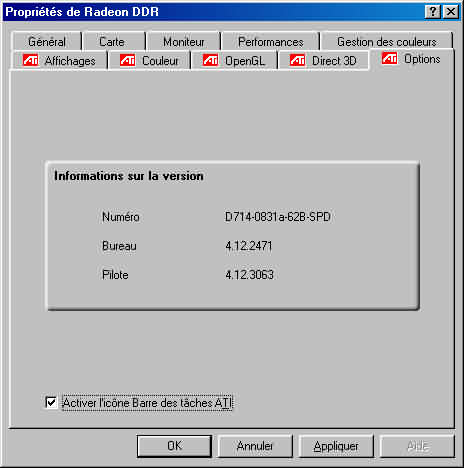

Le CD d'installation livré avec la carte était le numéro 713. Pour rappel, celui de la Radeon 64 DDR était le 712... On dispose donc d'office du driver 3056 qui n'est autre que celui que j'avais utilisé pour le test de la Radeon 64 DDR. Le premier problème que j'ai rencontré tenait dans l'apparition d'un point d'exclamation devant le périphérique de capture dans le Gestionnaire de périphériques... Un petit tour sur le site d'ATI pour télécharger le driver bêta nommé 98ME-714-0831 (mais où vont-ils chercher des noms pareils??) a été nécessaire pour résoudre le problème. Toujours est-il qu'il n'y avait plus de problèmes après l'installation de ces pilotes que je n'ai installés que de manière provisoire : j'ai ensuite réinstallé les drivers 3056, mais le point d'exclamation n'a pas fait sa réapparition !!!

III. Les drivers : changements

Il n'y a pas grand chose de nouveau dans les drivers qui sont en tout point identiques aux panneaux des Rage Fury Pro VIVO et autres AIW128PRO, sauf au niveau de la gestion de la télé.
On peut régler le contraste, les couleurs, enfin pas mal de chose plus ou moins utiles....

Page 2 / 3

IV. Le multimédia center 7 (MMC7)

ATI nous livre gracieusement une suite de logiciels qui permet de faire de l'acquisition, de lire des DVD, des VCD, des fichiers AVI et des CD audio. Tout ça ne nous change donc pas énormément du MMC6.2 livré avec les AIW128PRO.

Voici tous les logiciels

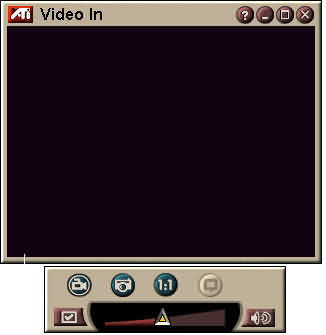

Vidéo In (acquisition)

C'est le logiciel le plus utile de la suite. On verra plus tard comment bien paramétrer l'acquisition. Par rapport à la version 6.2, il n'y a pas grand chose de différent au niveau de l'interface comme au niveau de l'utilisation....

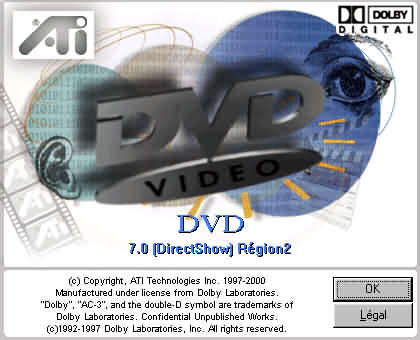

DVD (player de DVD)

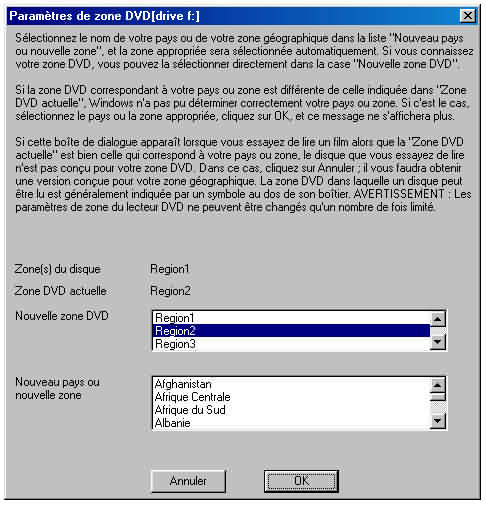

Voilà un lecteur qui devient de pire en pire. En ce qui concerne la qualité de l'image, je n'ai rien à redire. Cependant, le changement de zone n'est possible qu'une seule fois, et ni le tweaker 1.3, ni même DVD Génie ne peuvent y faire quelque chose!! A délaisser au plus vite au profit d'un concurrent direct comme WinDVD qui est à mon avis le meilleur : il gère très bien les SB Live (grâce à un downmixing du Dolby Digital vers 4 HP) et exploite la motion compensation des Radeons mais pas leur iDCT, contrairement à l'ATI DVD Player. Mais, la motion compensation est suffisante pour un processeur à 500Mhz !
Malgré tout, si vous n'avez pas à changer de zone, l'ATI DVD Player remplira parfaitement son rôle.

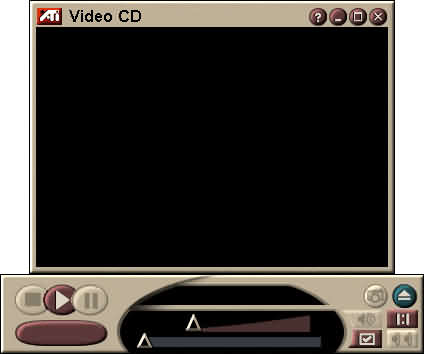

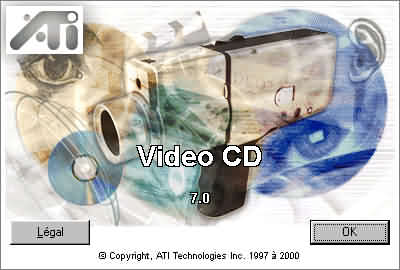

Video CD (player de VCD)

Il n'a quasiment aucun utilité : les VCD sont assez rares et parfaitement géré par Wondows Média Player. Un player qui ne sert donc à rien (en ce qui me concerne).

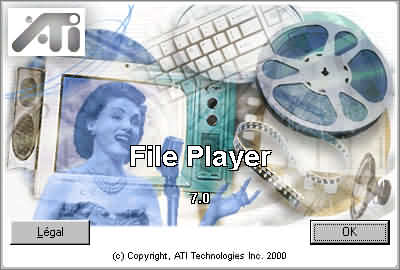

File player (lecteur standard)

Voici un Média Player made by ATI. Sa caractéristique la plus originale est qu'il ne conserve pas le rapport hauteur/largeur, ce qui est bien pratique quand une vidéo est, par exemple, en 640x288. Cela l'est déjà moins quand elle est de format traditionnel. Même en imposant le rapport hauteur/largeur, le résultat est toujours le même....

Rien donc de très innovant par rapport à la version précédente. Le support de Windows 2000 est maintenant assuré ; mais je n'ai pas essayé de le tester au regard des difficultés rencontrées sous Windows 98... C'est donc "une évolution dans la continuité" pour ces logiciels ATI....

Page 3 / 3

V. L'acquisition

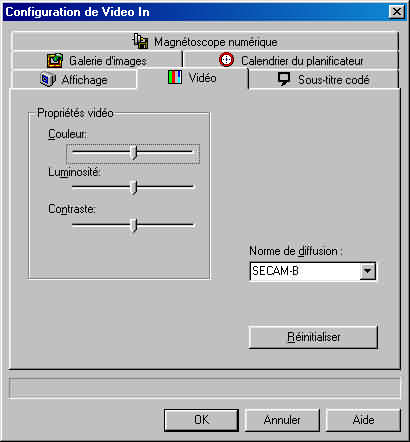

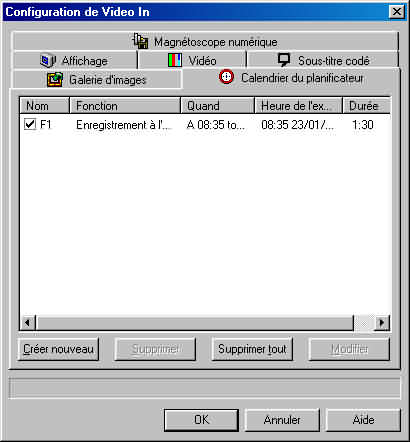

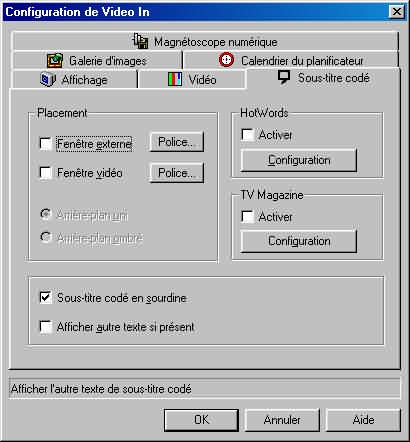

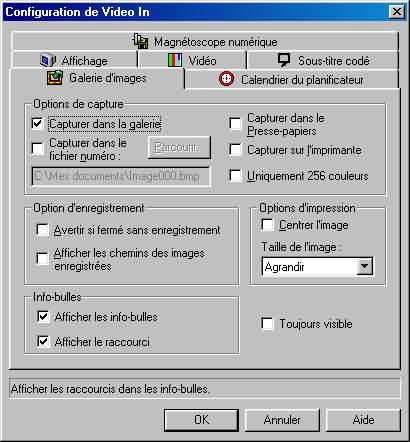

Voici les panneaux du "Video In" qui n'ont pas de rapport avec la partie acquisition. Ils restent commun à tous les logiciels de capture de la gamme ATI....

On peut donc pratiquement tout faire : régler le contraste, capturer des images dans le presse papier ou dans un fichier et même programmer un enregistrement... Bref, tout ce qui est indispensable pour une carte de ce prix....

On va maintenant parler de l'acquisition et de ce qui fâche (enfin de ce qui me fâche !). En effet, avec "Video In", je n'ai pas réussi à avoir de son pendant l'enregistrement. Le plus fort, c'est que j'en avais avec Media Studio Pro 6. J'avais pourtant bien fait figurer dans "Video In" que le son venait par le line-in et j'ai bien fait attention à ce que l'enregistrement du line-in ne soit pas en muet... Mais rien à faire ! Donc, c'est un très mauvais point. A noter que ceci s'est produit aussi bien avec les drivers fournis sur le CD qu'avec les drivers bêtas....

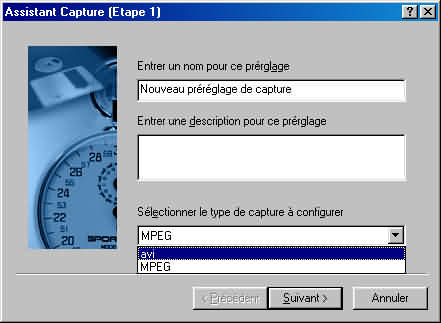

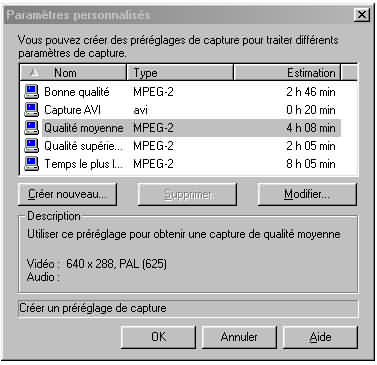

Il y a donc plusieurs types d'enregistremenst possibles. Bien sûr, meilleure est la qualité, plus grande est la place prise sur le disque dur. Mais, il ne faut pas perdre de vue qu'en MPEG 1/2, les fichiers peuvent facilement dépasser 2 Go, limite du AVI.

On peut aussi personnaliser les paramètres d'enregistrement en AVI ou en MPEG 1/2.
Ici, ce n'est plus le même système qu'avec les AIW128PRO et autres FURY VIVO. En effet, il n'est pas question de codecs : en AVI, je n'ai réussi à acquérir qu'en UYVY ; les autres codecs, comme les ATI VCR1.0 ou VCR2, ne marchaient pas chez moi. Dans le même ordre d'idées, sous MSP6 (Media Studio Pro6), l'acquisition en AVI n'utilisait pas de compresseurs ! Est-ce dû à un défaut de codec sur ma machine ou à un bug des drivers ATI ? Je ne sais pas, mais cela me semble quand même assez étrange. D'autant plus que la résolution ne montait qu'en 1/2 Pal, c'est à dire en 352x288, ce qui est loin du 768x576 de la AIW128PRO...
J'ai quand même pu acquérir en MPEG 4 (divx), mais, bien évidemment avec un petit Celeron@750, l'image était énormément pixellisée !

Voilà donc le principal intêret de la Radeon VIVO : l'acquisition MPEG 2. Je suis encore tombé de haut ; quoique, l'épisode du son m'avait déjà bien refroidi !
Ici, je n'ai pas réussi à acquérir en 640x480 en MPEG 2, alors qu'avec une AIW128PRO, j'y arrive sans problèmes et, en plus, avec le son ! J'ai donc dû redescendre au 640x288 seulement.

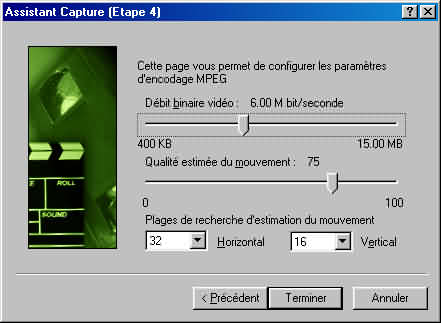

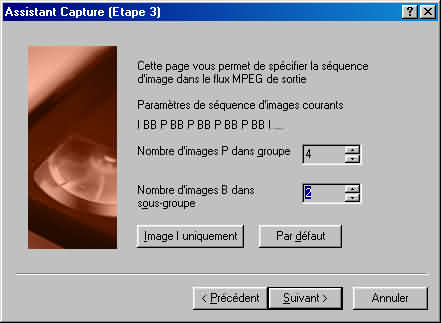

Les réglages qui apparaissent ici sont ceux par défaut. Avec un celeron600@750, j'ai réussi à arriver à un débit de 8Mbits/s soit 1Mo/s en montant à 256 en horizontal, 128 en vertical et jusqu'à 80 pour ce qui est de la qualité du mouvement. Mais bon, tous ces réglages sont bien trop nombreux à mon goût : autant se cantonner aux réglages par défaut du logiciel.

Pour ce qui est de la qualité de la vidéo, elle n'est pas vraiment spectaculaire, mais néanmoins proche d'une vidéo acquise en 640x480. C'est ici que le programme File Player redimensionne l'image en plein écran, ce qui provoque donc une perte de qualité.
A noter que la macrovision est activée ; la suppression du fichier atitvo32.dll n'agit absolument pas, contrairement aux AIW128PRO et autre FURY PRO VIVO.

J'ai quand même réussi à avoir du son sous MSP6. Avec l'acquisition en MPEG 2, il y avait un décalage entre la vidéo et le son, ce qui ne m'étonne guère avec un CPU chargé à 100%. Par contre, en capturant en AVI, il n'y a pas de décalage, les disques durs étant le facteur déterminant dans cette opération. De toute façon, c'est vraiment une solution non viable, la gestion des paramètres étant bien meilleure sous "Video In".

VI. La sortie télé

Il est donc évident qu'il ne faut pas acheter une Radeon VIVO si l'on veut faire de l'acquisition à grande échelle. Par contre, la sortie télé est excellente : elle est bien évidemment faite pour regarder, en priorité, des DVD, car, même si la sortie TV est bonne, lire des caractères sous Word en 50Hz, même en 640x480, n'est pas ce qu'il y a de plus reposant.
Comme je l'ai dis auparavant, ATI DVD Player est un bon lecteur si l'on reste dans une zone une bonne fois pour toute.
Comme d'habitude, la macrovision est activée, une limitation qui n'existe pas sur l'HERCULES 64DDR. Tous les autres players, c'est à dire WinDVD, XingDVD ainsi que PowerDVD n'échappent pas à cette règle. Il faut dire que personne n'a encore trouvé le moyen de l'enlever, ne serait-ce que sur les Rage128 Pro équipées du Rage Theater...
