Le multi-display

Page 1 / 4

Introduction

Qu'est ce que le multi-display ? Et bien, c'est une fonction très intéressante qui permet d'avoir plusieurs écrans sous windows avec deux cartes graphiques. Le plus souvent une sur bus AGP et l'autre sur bus PCI.

Quelqu'un qui posséde un PC depuis quelque temps a déjà peut être changé sa carte graphique et son écran. Etant donné que celle-ci devient assez vite obsolète, soit on la range dans un placard, soit on la vend. Ceci est moins vrai quand même pour les écrans. Aujourd'hui les 17 pouces voire les 19 se généralisent. Il n'est pas rare donc de voir des 15 pouces bas de gamme traîner chez soi. Cet article s'adresse donc à ceux qui sont dans ce cas ou ceux qui trouvent qu'il n'y a pas assez de place sur leur bureau !

Je vais vous dire que cela fait 5 mois que je me suis mis au multi display et je ne peux plus m'en passer ! Windows permet donc de mettre plusieurs écrans en simultané, ce qui permet de pouvoir agrandir son bureau. Je crois que sous Windows 2000 on peut en mettre jusqu'à dix. Bon que celui qui me trouve une carte mère grand public avec 9 ports PCI me fasse signe.
Je vais donc vous expliquer comment marche le multi-display et ce qu'il faut faire pour installer une deuxième carte graphique.

Cet article ne concerne pas du tout les carte DUAL-HEAD comme les Matrox G400 car une seule carte permet d'avoir deux écrans. Ici deux écrans = deux cartes.

Page 2 - L'installation

Page 2 / 4

L'installation

Elle diffère selon les OS. Je vais vous décrire la procédure pour l'installation sous Windows 98 et Windows 2000.

Tout d'abord, les bios de nos cartes mères sont assez stupides ! En effet, il faut le configurer pour qu'il prenne la carte AGP comme la carte principale. Par défaut il prend la carte graphique sur bus PCI la plus proche du port AGP. Bon ceci étant fait, voilà ce qu'il faut faire pour l'installation sous Windows 98.

Ma configuration

J'ai une Creative Annihilator Pro (GeForce DDR) et j'ai utilisé les drivers 5.13 _n_VIDIA sous win98. Ma seconde carte graphique est une Matrox Mystique 4Mo qui permet d'afficher en 1280x1024 en 24 bits et 60 Hz. Pour cette dernière, j'ai utilisé les derniers drivers de chez Matrox.

Windows 98

La carte AGP (principale) doit être déjà installée sur votre PC. Bon vous l'enlevez de son port (oui oui, vous avez bien lu il faut l'enlever). Vous installez votre carte PCI puis sous Windows 98 vous installez les derniers drivers qui sont en général des versions définitives. Shut down du PC puis on réinstalle la carte AGP. Si tout se passe bien au démarrage de Windows 98 sur le second écran vous devriez voir apparaître un message sous fenêtre Dos qui annonce à peu près la chose suivante : Bios de la carte graphique secondaire puis votre carte d'affichage a bien été installée. Et voilà c'est fait, vous avez maintenant deux écrans sous Windows 98 ! Voilà la panneau de configuration de chez moi :

Pour activer le deuxième écran, il faut aller dans les propriétés d'affichage de windows et vous verrez deux écrans.

Comme vous pouvez le voir, on peut déplacer le second écran où l'on veut ! La plupart du temps on le place à sa place réel sur notre bureau (pas celui de Windows, le bureau sur lequel se trouve le PC ). Passons maintenant à l'installation sous Windows 2000.

Page 3 - Windows 2000 et gestion dans les jeux

Page 3 / 4

Windows 2000

Bon là c'est très simple puisqu'il n'y a rien à faire car lors de l'installation de Windows 2000 ou de la carte secondaire, Windows 2000 se charge de tout ! Comme Windows 98, on peut presque tout configurer du moniteur principal à sa place tout comme sa taille.

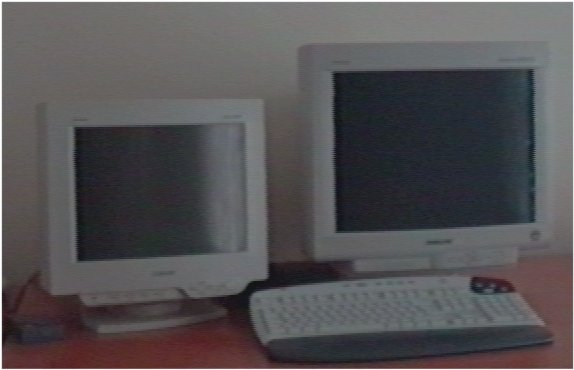

Voilà c'est fait, tout est installé. Comme une image vaut mieux qu'un long discours voilà une photo de mon bureau :

Vous pouvez remarquer qu'il y a du noir sur le bureau. En effet comme les deux écrans ne sont pas à la même auteur il faut donc essayer de faire en sortie que l'image soit à la même hauteur. J'ai donc configuré l'image de mon 15 pouces plus bas que celle de mon 19 pouces.

La gestion dans windows

La principale qualité avec le multi-display est que l'on peut faire plusieurs choses en même temps. Par exemple afficher deux pages web sur chaque écran ou regarder la télé en faisant autre chose. Pour des logiciels comme Photoshop on peut placer tous les outils sur le plus petit écran et mettre l'image traitée sur le plus grand. Enfin les combinaisons sont infinies.
On peut aussi faire passer par exemple l'explorateur en le faisaint glisser d'un écran à l'autre. La transition n'est pas très fluide du fait de la différence de qualité en 2D et de la synchronisation des deux cartes graphiques. En tout cas sous Windows 98 et Windows 2000, il n'y a aucun bug de ce coté là.

En ce qui concerne le DVD, on ne peut pas faire passer le lecteur dans le second écran car l'accélération est généralement semi-matérielle et dépend donc de la carte graphique. De même pour la télé : l'overlay ne marche pas.

La gestion de deux écrans dans les jeux

Il faut être franc : ici le multi display ne sert à rien. En effet, il n'y a aucun jeu développé pour de multiples cartes graphiques (mis à part, peut-être, la série des Flight Simulator). Même si vous avez une carte AGP associée à une Voodoo 3 par exemple, il vaudra en mettre une hors jeu. Pour la plupart d'entre nous la seconde carte graphique est dépourvue de fonctions 3D, la question ne se pose donc pas.

Par contre sous Windows 98, il faut désactiver son second écran sinon aucun jeu ne marchera. Je sais, ce n'est pas cool mais je n'ai pas encore trouvé de parade. Par contre sous Windeows 2000, pas besoin de tout ce tralala : on lance le jeu normalement et l'autre écran affiche toujours le bureau de Windows.

Page 4 - Conclusion

Page 4 / 4

Conclusion

Voilà, vous avez eu un aperçu de ce qu'était le multi-display. J'espère avoir été assez clair dans mes explications. Il faut dire que j'ai pas mal galéré pour installer ma Matrox Mystique sous Windows 98, heureusement que le support technique de Matrox a répondu à mon mail, je les en remerci d'ailleurs.
Bon le mutli-display est utile uniquement à Windows et pas du tout aux jeux mais pour moi il est devenu indispensable maintenant.

Tom
